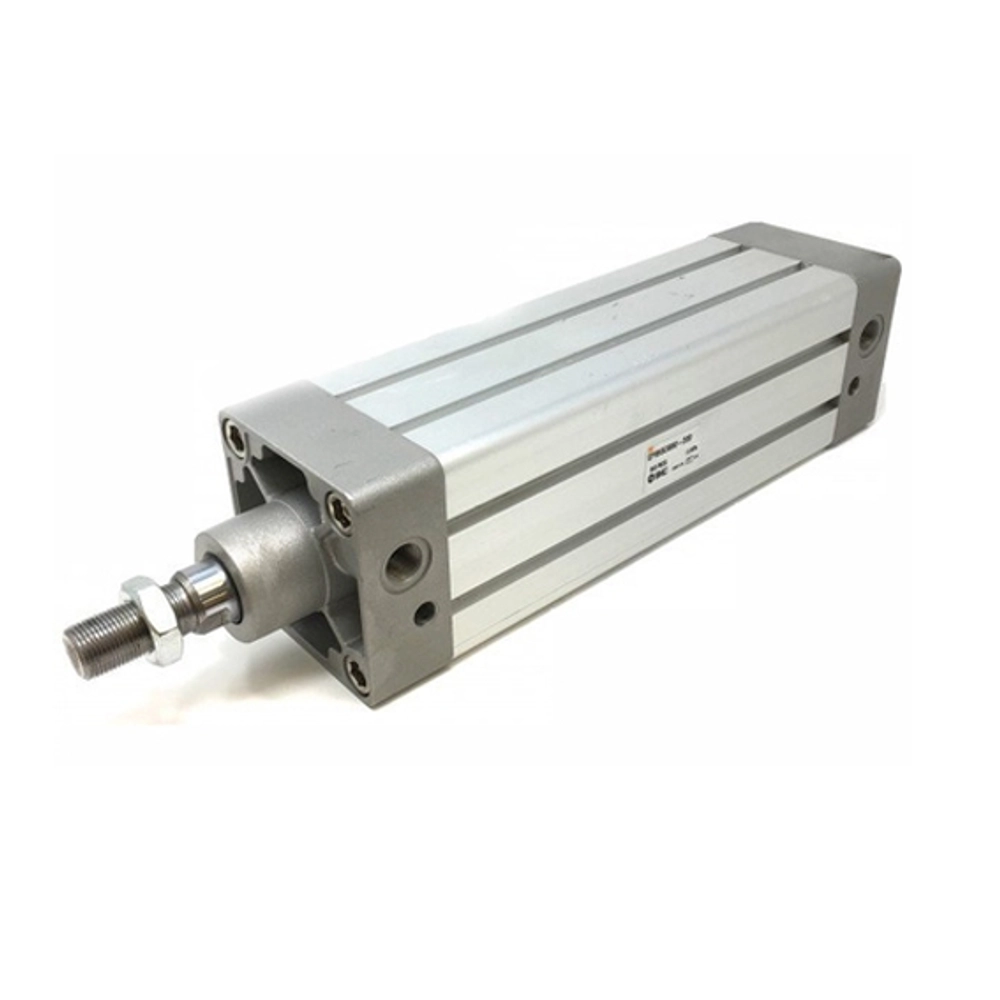

CP95SDB50-320 Пневмоцилиндр SMC

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
SMC
Серия:
CP95
Стандарт:
ISO 15552 (6431) / VDMA 24562
Диаметр поршня:
50 мм
Рабочий ход:
320 мм
Диаметр штока:
20 мм
Резьба штока:
M16x1,5
Пневматическое присоединение:
G1/4
Тип резьбы штока:
Наружная резьба
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Регулируемое пневматическое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +70 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Анодированный алюминий
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
NBR, URETHANE
Все характеристики
Описание
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Характеристики
Описание

Описание

Пневмоцилиндр SMC серии CP95, артикул CP95SDB50-320 с диаметром поршня 50 мм и длинной хода 320 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 1039,6 Н (106 КГ), на втягивание: 873,3 Н (89 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 8.064 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 17,6 173,27 14,8 145,55
2 35,3 346,5 29,7 291,1
3 53 519,8 44,5 436,6
4 70,6 693,1 59,4 582,2
5 88,3 866,3 74,2 727,7
6 106 1039,6 89 873,3
7 123,7 1212,9 103,9 1018,8
8 141,4 1386,2 118,7 1164,4
9 159 1559,4 133,6 1309,9
10 176,7 1732,7 148,4 1455,5



Таблица расхода воздуха

Направление движения Давление в системе, Бар
1 2 3 4 5 6 7 8 9 10
Потребление воздуха
при прямом ходе (выдвижении), Нл
1.248 1.888 2.528 3.136 3.776 4.384 5.024 5.664 6.272 6.912
Потребление воздуха
при обратном ходе (втягивании), Нл
1.056 1.568 2.112 2.624 3.168 3.68 4.224 4.736 5.28 5.792



Характеристики
Производитель
SMC
Серия
CP95
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
50 мм
Рабочий ход
320 мм
Диаметр штока
20 мм
Резьба штока
M16x1,5
Пневматическое присоединение
G1/4
Тип резьбы штока
Наружная резьба
Тип цилиндра
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +70 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Анодированный алюминий
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
NBR, URETHANE
