Описание

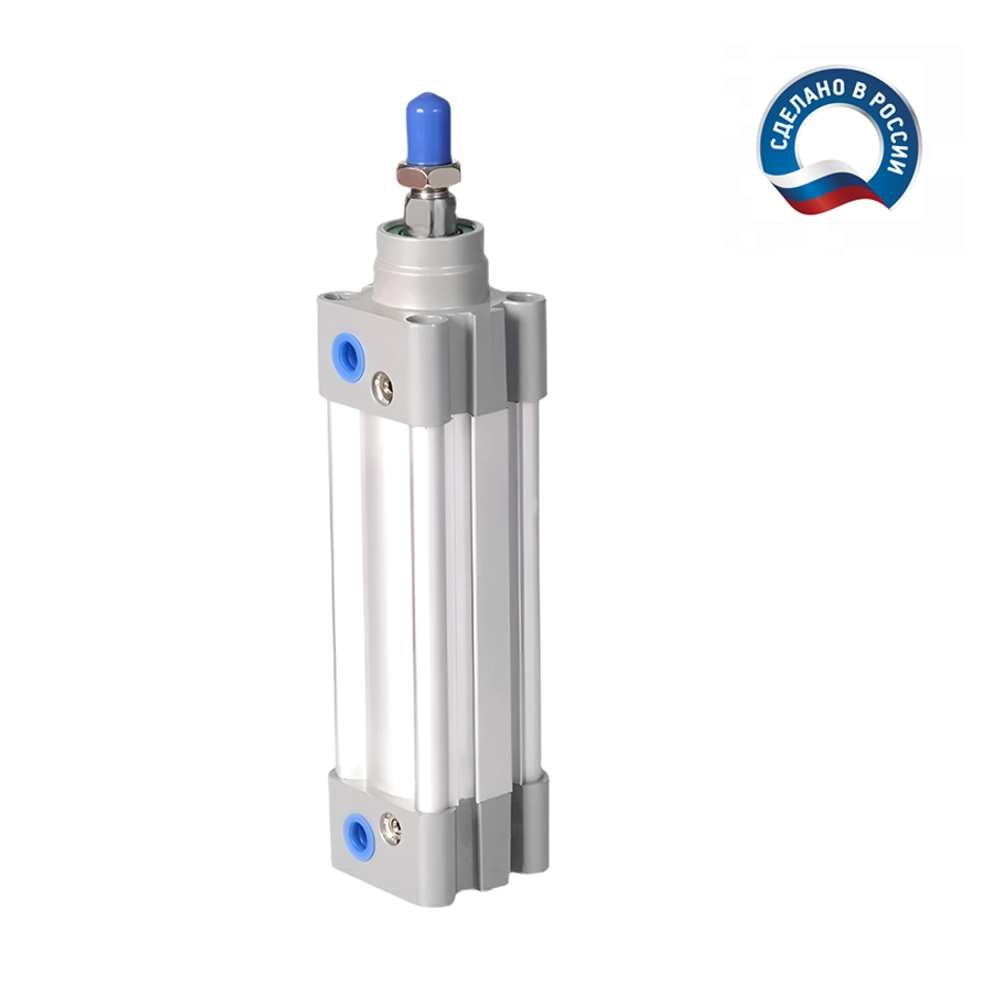

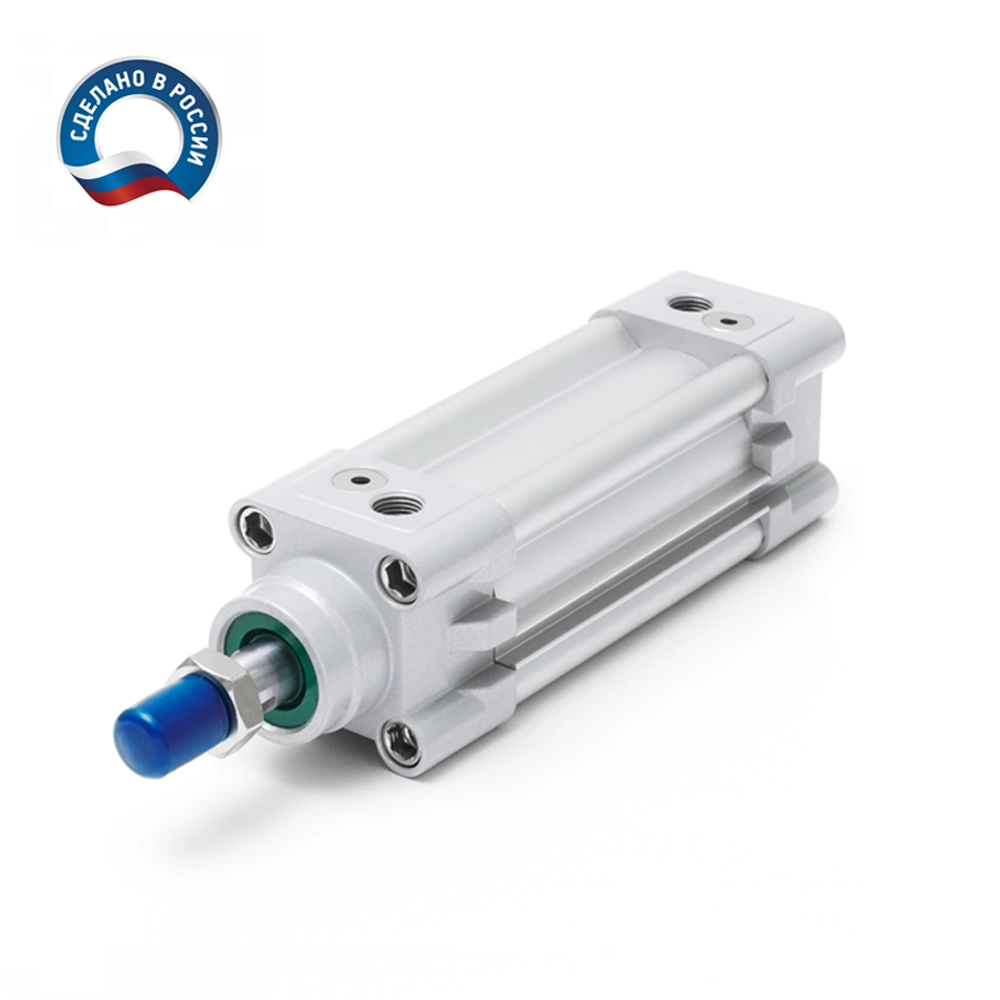

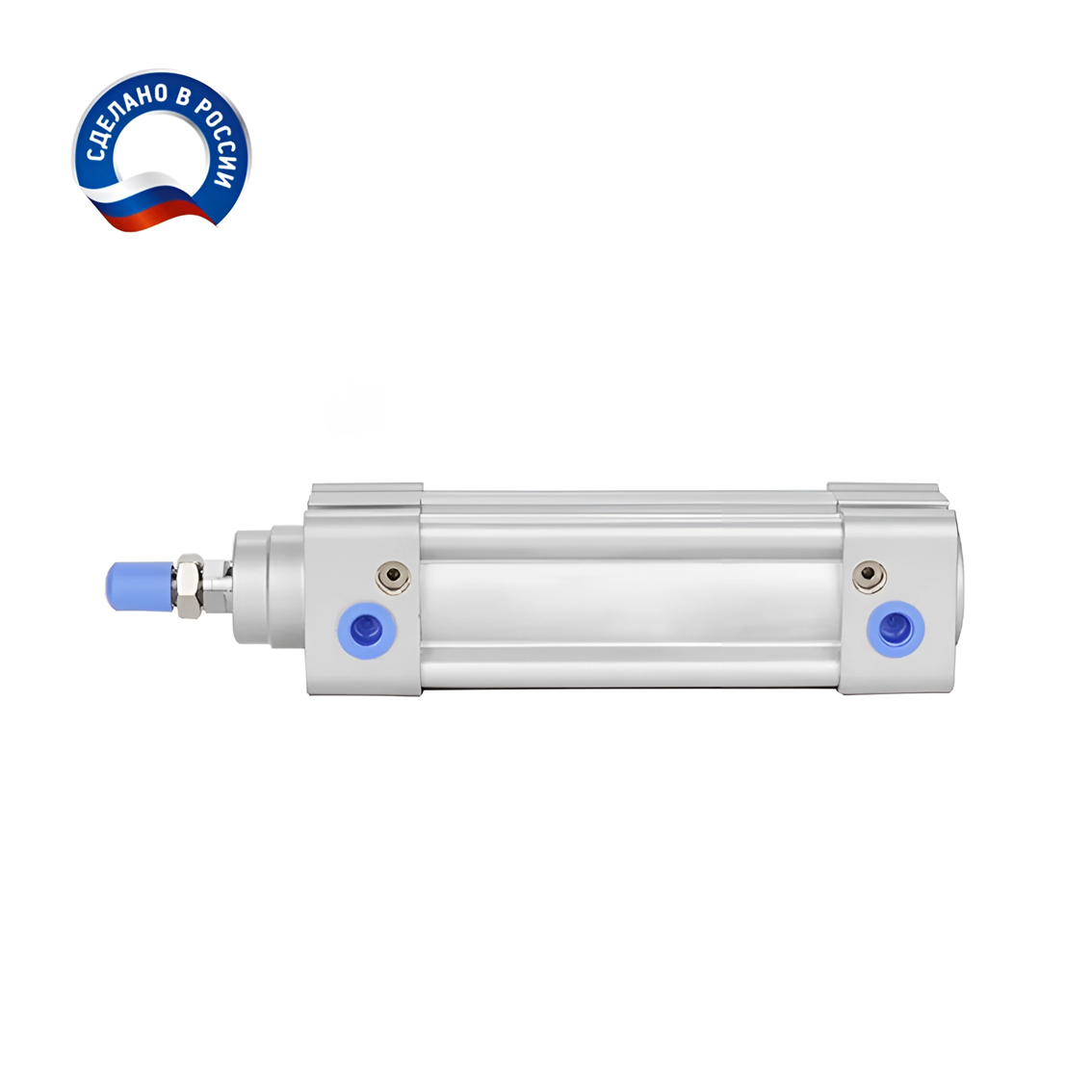

Пневмоцилиндр HYDS серии DSBC, артикул DSBC-125-250-PPV-A-N3 с диаметром поршня 125 мм и длинной хода 250 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар на выдвижение: 6498 Н (663 КГ), на втягивание: 6072 Н (619 КГ). Расход воздуха пневмоцилиндром при 6 Бар составляет: 41.525 Н/л за один цикл работы. Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

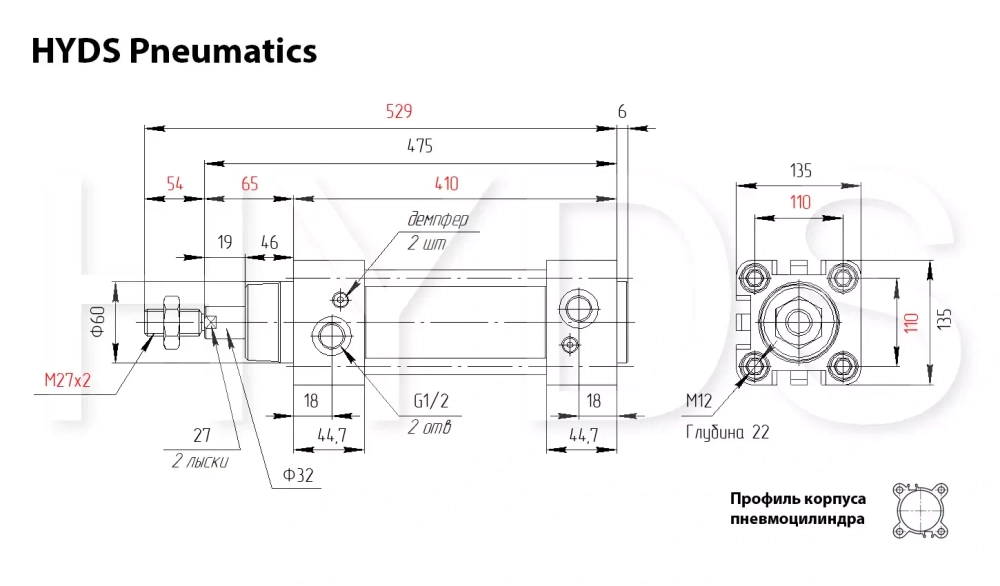

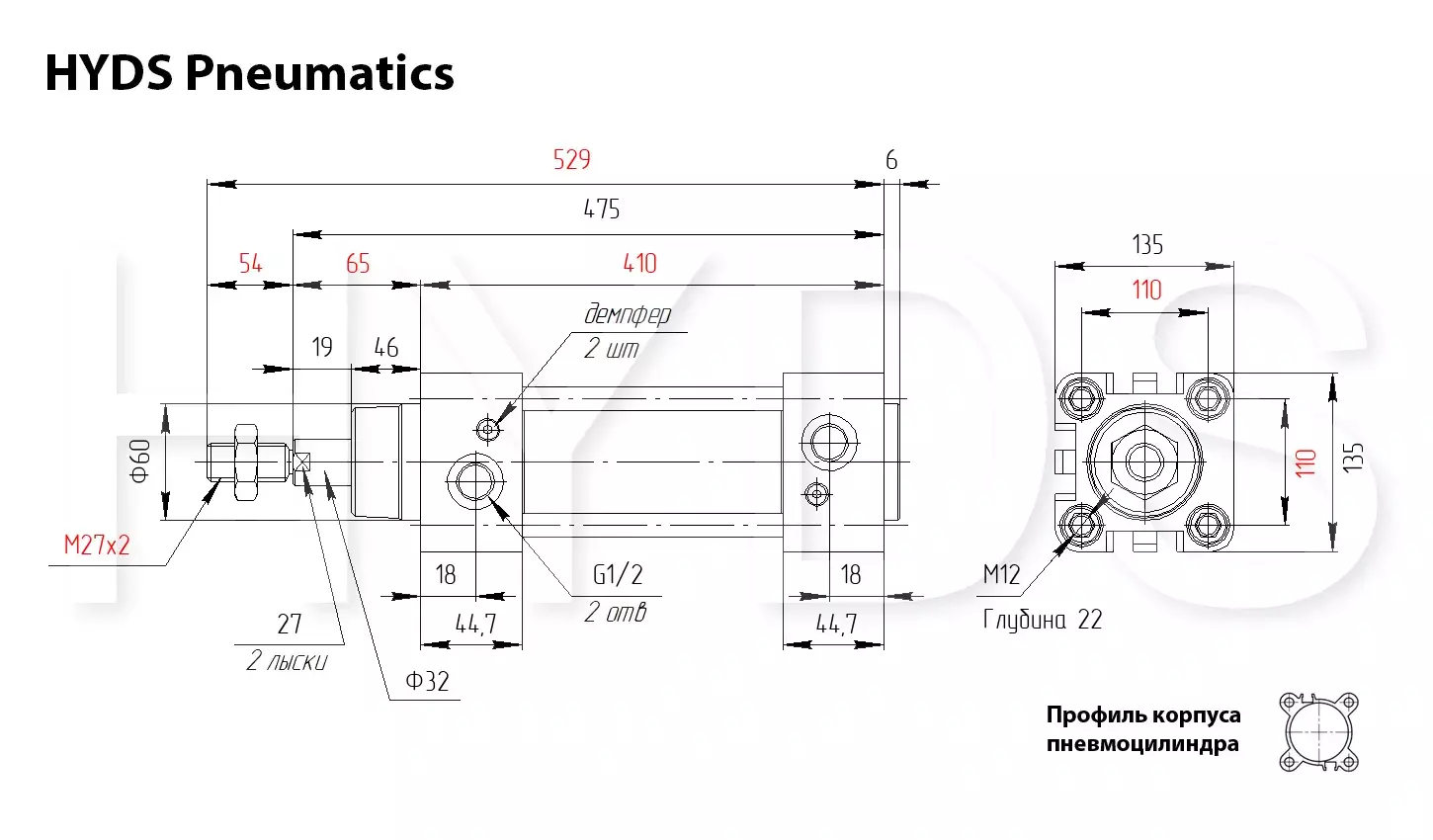

Размеры и присоединения
Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 110 | 1083 | 103 | 1012 |
| 2 | 221 | 2166 | 206 | 2024 |
| 3 | 331 | 3249 | 310 | 3036 |
| 4 | 442 | 4332 | 413 | 4048 |
| 5 | 552 | 5415 | 516 | 5060 |
| 6 | 663 | 6498 | 619 | 6072 |
| 7 | 773 | 7581 | 722 | 7084 |
| 8 | 883 | 8664 | 826 | 8096 |
| 9 | 994 | 9746 | 929 | 9108 |
| 10 | 1104 | 10829 | 1032 | 10120 |
Таблица расхода воздуха
| Направление движения | Давление в системе, Бар | |||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| Потребление воздуха при прямом ходе (выдвижении), Нл |
6.125 | 9.2 | 12.275 | 15.325 | 18.4 | 21.475 | 24.525 | 27.6 | 30.675 | 33.725 |
| Потребление воздуха при обратном ходе (втягивании), Нл |
5.725 | 8.6 | 11.45 | 14.325 | 17.2 | 20.05 | 22.925 | 25.8 | 28.65 | 31.525 |
