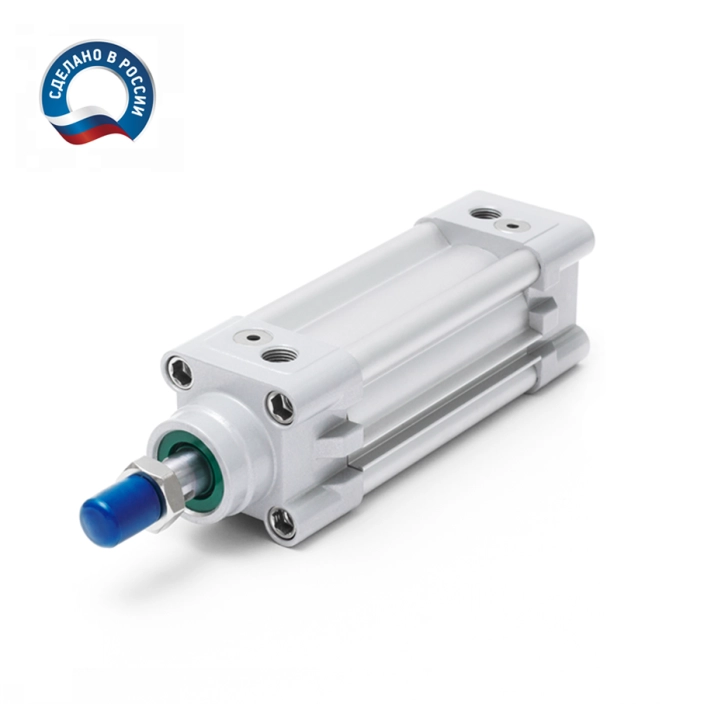

Пневмоцилиндры DSBC по ISO 15552 (6431) / VDMA 24562

Выберите диаметр поршня

information.png    Усилие цилиндра напрямую зависит от диаметра поршня и давления воздуха в системе.

Основные характеристики стандартного исполнения

Диаметр поршня: 32, 40, 50, 63, 80, 100, 125 мм
Рабочий ход цилиндра: от 5 до 2700 мм
Температура окружающей среды: -20 ... 80 °С
Рабочее давление: 0,6 ... 10 бар
Рабочая среда: Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Демпфирование: Регулируемое пневматическое
Опрос положения поршня:
С помощью датчиков

Специальные модификации

Температурные модификации

  T1 - Низкотемпературное исполнение Диапазон температур:  -40 … +80 °C
  T4 - Термостойкое исполнение Диапазон температур:  0 … +150 °C

Модификации размеров

  T - Двусторонний шток Для крепления крепления нагрузки с двух сторон и создания одинакового усилия
  E - Удлиненный шток 1 … 500 мм
  L - Удлиненная резьба на штоке 1 … 70 мм
  F - Внутренняя резьба

Особые модификации защиты

  A2 - Специальное уплотнение штока (скребок штока) Обеспечивает защиту от сухой пыли
  R3 - Высокая антикоррозионная защита Цилиндр покрыт специальным защитным составом
  P2 - Защитный гофр на передней крышке Обеспечивает защиту от воздействия сварочных брызг, окалины, абразивных, кислотных и щелочных частиц

Датчики опроса положения поршня

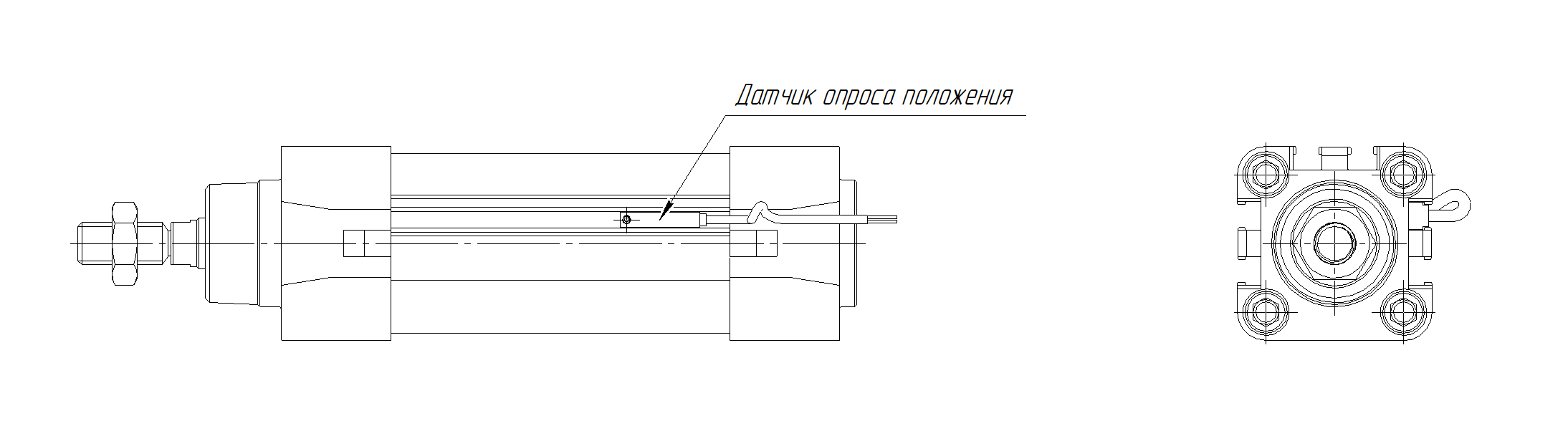

Герконовый датчик опроса положения – это датчик, использующийся для определения конечного положения поршня.

датчик положения DSBC.png

bbfd8fc9-ef48-11e8-810a-0cc47a73967f_4a89a749-2024-11eb-8123-0cc47a73967f.resize1.jpeg

Крепления для датчиков


Датчики 2-х проводные


Датчики 3-х проводные

Большое разнообразие креплений для пневмоцилиндра

DSBC бок .png
