Описание и размеры
Описание и размеры
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 3 | 28 | 2 | 23 |
| 2 | 6 | 55 | 5 | 47 |
| 3 | 8 | 83 | 7 | 70 |
| 4 | 11 | 111 | 9 | 93 |
| 5 | 14 | 139 | 12 | 116 |
| 6 | 17 | 166 | 14 | 140 |
| 7 | 20 | 194 | 17 | 163 |
| 8 | 23 | 222 | 19 | 186 |
| 9 | 25 | 250 | 21 | 210 |
| 10 | 28 | 277 | 24 | 233 |

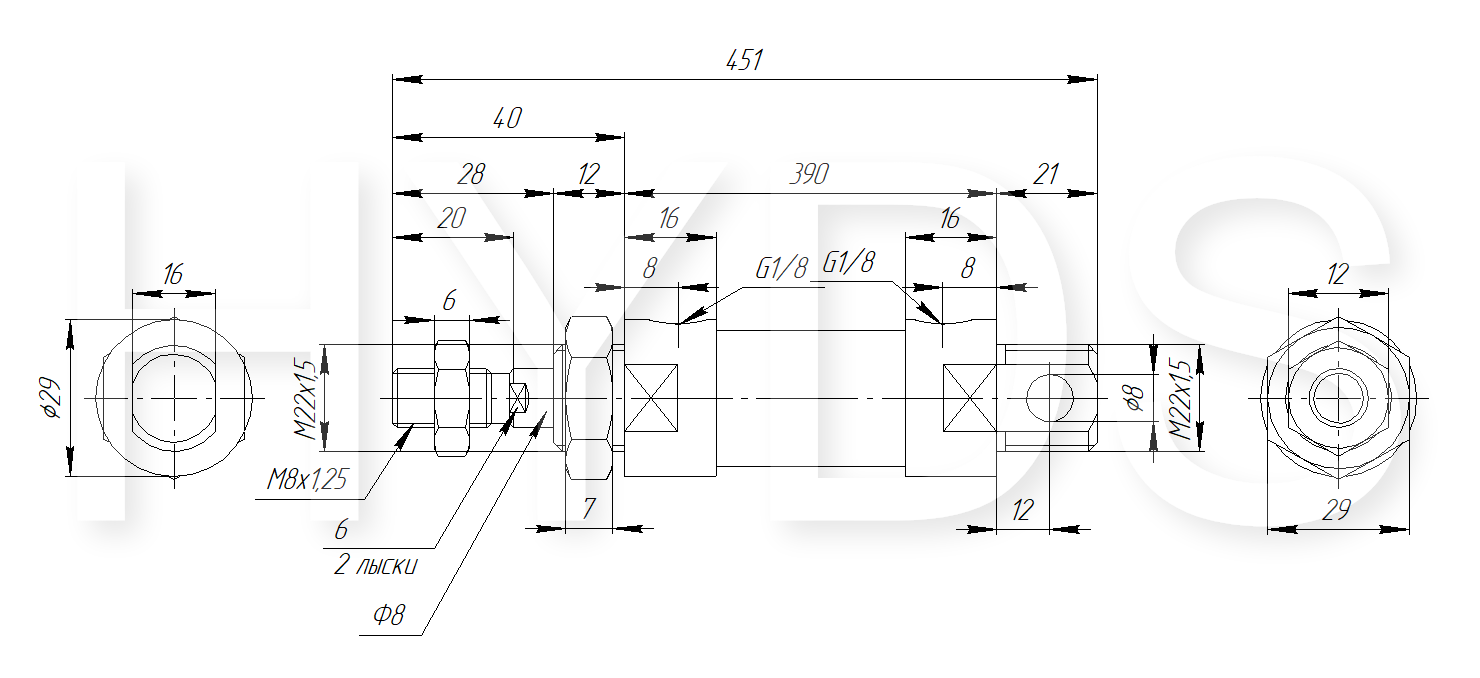

Размеры и присоединения
| Основные характеристики | |
| Стандарт |
|
| Диаметр поршня | 20 мм |
| Рабочий ход | 320 мм |
| Диаметр штока | 8 мм |
| Резьба штока | М8х1,25 |
| Пневматическое присоединение | G 1/8 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухсторонне действие |
| Демпфирование | Упругое нерегулируемое |
| Опрос положения поршня | С помощью датчиков |
| Условия эксплуатации | |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Рабочая температура | От -20 °C до +80 °C |
| Рабочее давление при 23°С | 0,6 бар ... 10 бар |
Особенности материалов |
|
| Материал крышек | Алюминий с защитным покрытием |
| Материал корпуса | Анодированный алюминий |
| Материал штока | Хромированная сталь поверхностной закалки |
| Материал уплотнений | TPE-U, NBR |
