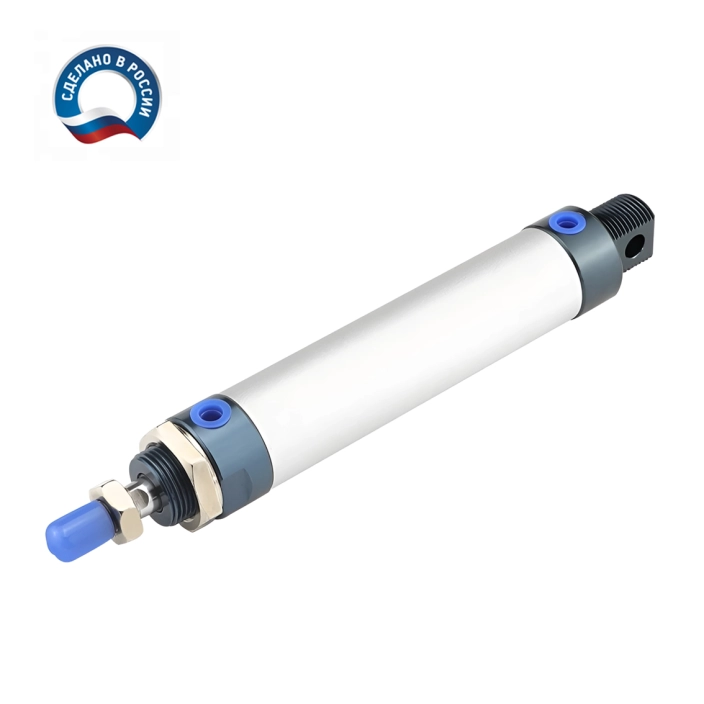

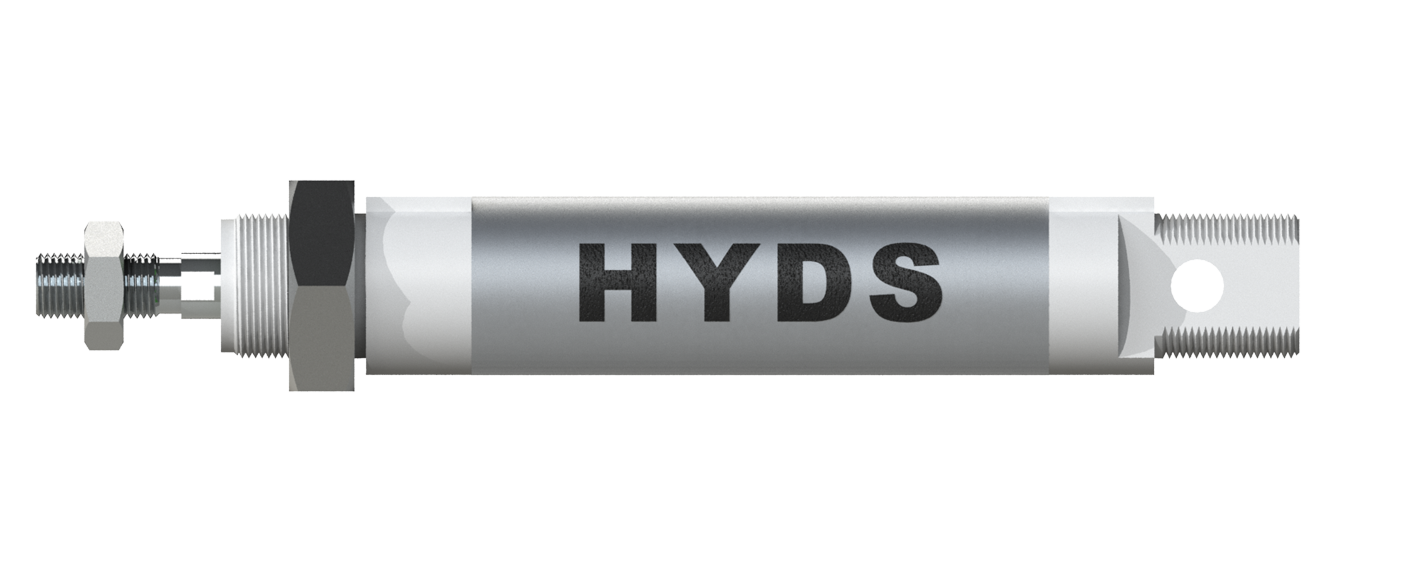

Основные характеристики стандартного исполнения
| Диаметр поршня: | 16, 20, 25, 32, 40 мм |
| Рабочий ход цилиндра: | от 5 до 1000 мм |
| Температура окружающей среды: | -20 ... 80 °С |
| Рабочее давление: | 0,6 ... 10 бар |
| Рабочая среда: | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Демпфирование: | Нерегулируемое упругое |
| Опрос положения поршня: |
С помощью датчиков
|
Специальные модификации
|
Температурные модификации |
||
|
Модификации размеров |
||
|
MALD - Двусторонний шток |
Для крепления крепления нагрузки с двух сторон и создания одинакового усилия |
|
|
MALJ - Регулировка рабочего хода |
Механическое ограничение рабочего хода |
|
| K8 - Удлиненный шток | 1 … 500 мм | |
| K2 - Удлиненная резьба на штоке | 1 … 70 мм | |
| K3 - Внутренняя резьба | ||
|
Особые модификации защиты |
||
| R8 - Специальное уплотнение штока | Обеспечивает защиту от сухой пыли | |
| R3 - Высокая антикоррозионная защита | Цилиндр покрыт специальным защитным составом | |
| DADB - Защитный гофр на передней крышке | Обеспечивает защиту от воздействия сварочных брызг, окалины, абразивных, кислотных и щелочных частиц | |
Датчики опроса положения поршня
Герконовый датчик опроса положения – это датчик, использующийся для определения конечного положения поршня.
|
Крепления для датчиков |
Датчики 2-х проводные |
Датчики 3-х проводные |
Большое разнообразие креплений для пневмоцилиндра
