Описание и размеры
Описание и размеры
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 4,3 | 43 | 3,6 | 36 |
| 2 | 9 | 87 | 7 | 73 |
| 3 | 13 | 130 | 11 | 109 |
| 4 | 18 | 173 | 15 | 146 |
| 5 | 22 | 217 | 19 | 182 |
| 6 | 27 | 260 | 22 | 218 |
| 7 | 31 | 303 | 26 | 255 |
| 8 | 35 | 347 | 30 | 291 |
| 9 | 40 | 390 | 33 | 328 |
| 10 | 44 | 433 | 37 | 364 |

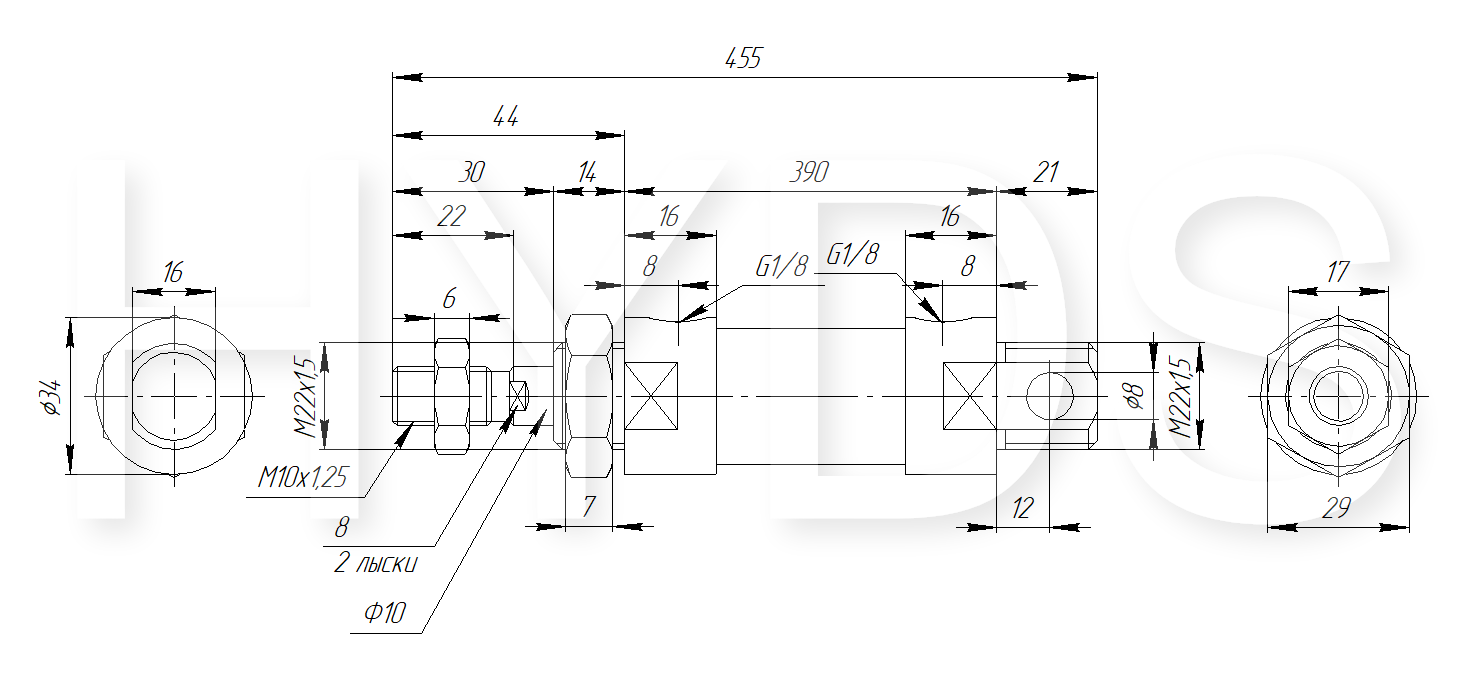

Размеры и присоединения
| Основные характеристики | |
| Стандарт |
|
| Диаметр поршня | 25 мм |
| Рабочий ход | 320 мм |
| Диаметр штока | 10 мм |
| Резьба штока | М10х1,25 |
| Пневматическое присоединение | G 1/8 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухсторонне действие |
| Демпфирование | Упругое нерегулируемое |
| Опрос положения поршня | С помощью датчиков |
| Условия эксплуатации | |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Рабочая температура | От -20 °C до +80 °C |
| Рабочее давление при 23°С | 0,6 бар ... 10 бар |
Особенности материалов |
|
| Материал крышек | Алюминий с защитным покрытием |
| Материал корпуса | Анодированный алюминий |
| Материал штока | Хромированная сталь поверхностной закалки |
| Материал уплотнений | TPE-U, NBR |
