Описание и размеры
Описание и размеры
Таблица усилий
| Давление в системе, Бар | Усилие выталкивания, КГ | Усилие выталкивания, Н | Усилие втягивания, КГ | Усилие втягивания, Н |
| 1 | 7 | 71 | 6 | 61 |
| 2 | 14 | 142 | 12 | 122 |
| 3 | 22 | 213 | 19 | 183 |
| 4 | 29 | 284 | 25 | 244 |
| 5 | 36 | 355 | 31 | 305 |
| 6 | 43 | 426 | 37 | 366 |
| 7 | 51 | 497 | 44 | 427 |
| 8 | 58 | 568 | 50 | 488 |
| 9 | 65 | 639 | 56 | 549 |
| 10 | 72 | 710 | 62 | 610 |

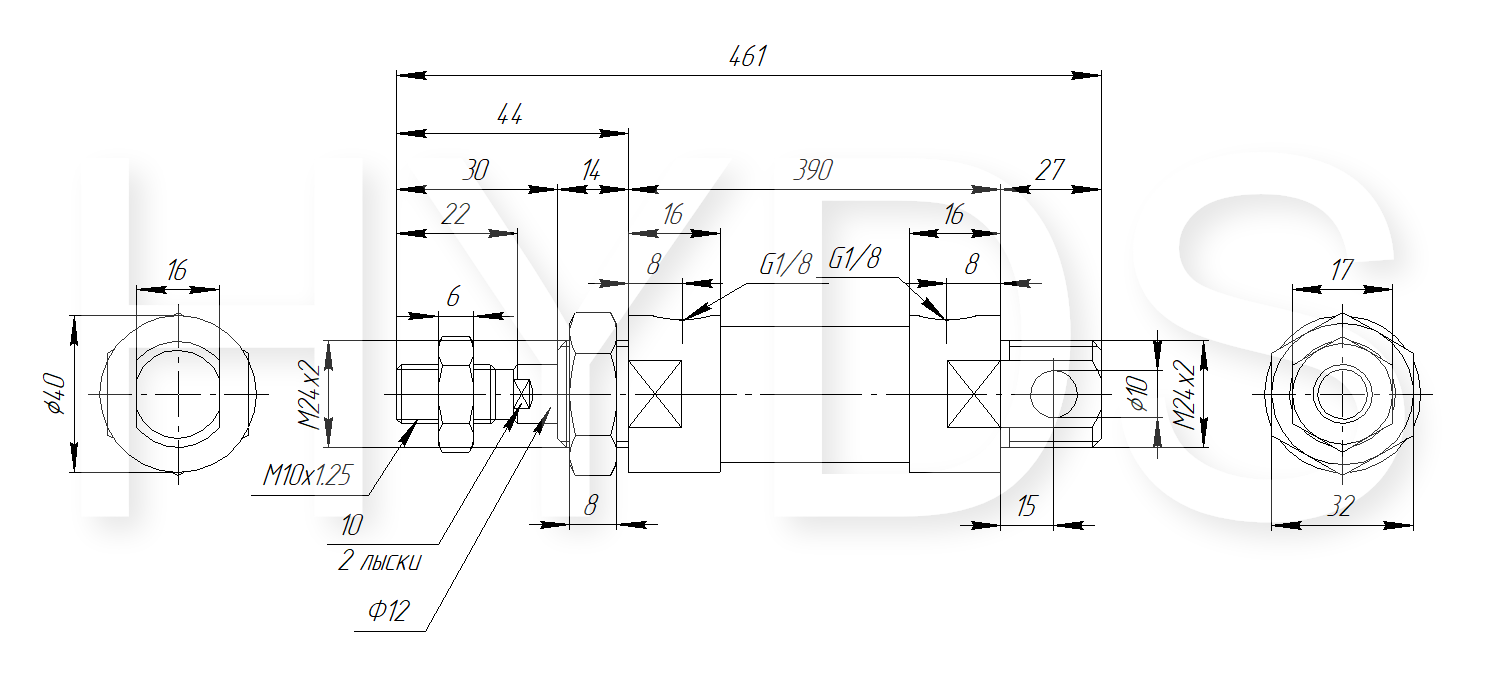

Размеры и присоединения
| Основные характеристики | |
| Стандарт |
|
| Диаметр поршня | 32 мм |
| Рабочий ход | 320 мм |
| Диаметр штока | 12 мм |
| Резьба штока | М10х1,25 |
| Пневматическое присоединение | G 1/8 |
| Тип резьбы штока | Наружная резьба |
| Тип штока | Односторонний |
| Тип цилиндра | Двухсторонне действие |
| Демпфирование | Упругое нерегулируемое |
| Опрос положения поршня | С помощью датчиков |
| Условия эксплуатации | |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание | Возможна работа со смазкой (впоследствии требуется постоянная смазка) |
| Рабочая температура | От -20 °C до +80 °C |
| Рабочее давление при 23°С | 0,6 бар ... 10 бар |
Особенности материалов |
|
| Материал крышек | Алюминий с защитным покрытием |
| Материал корпуса | Анодированный алюминий |
| Материал штока | Хромированная сталь поверхностной закалки |
| Материал уплотнений | TPE-U, NBR |
