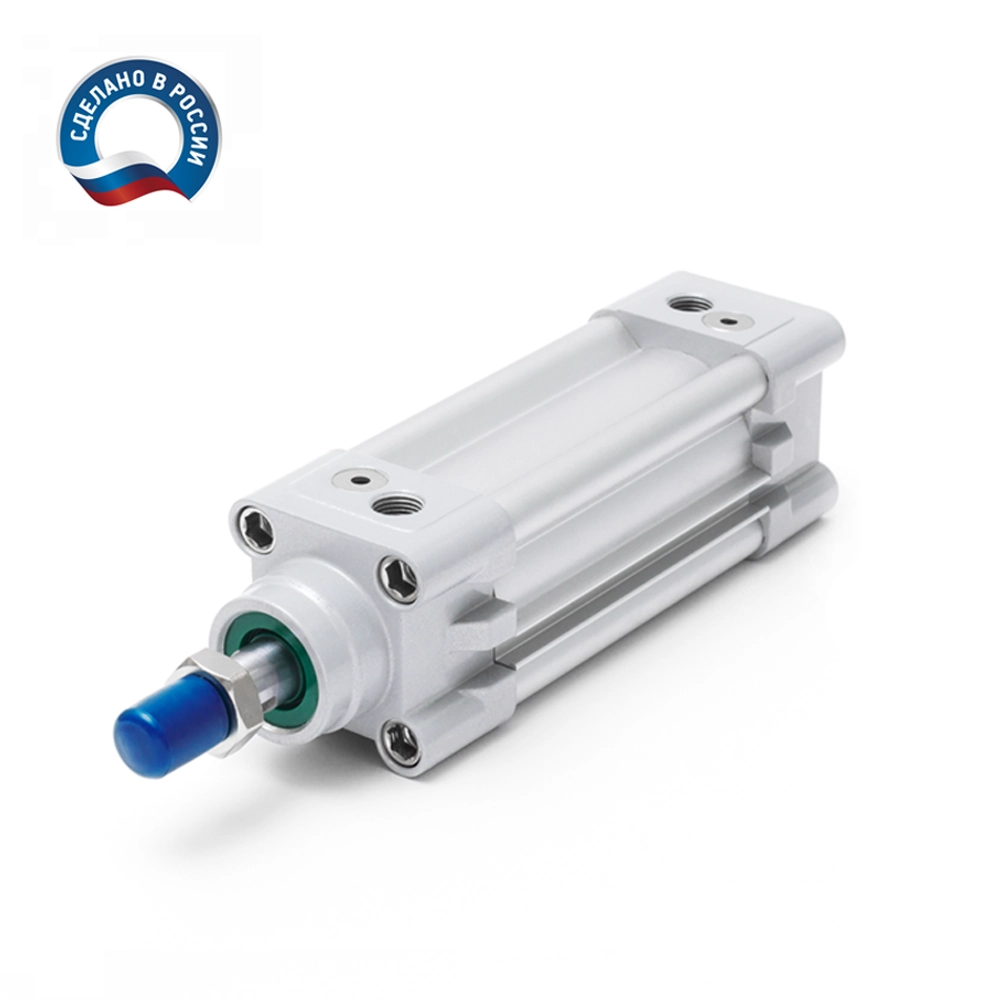

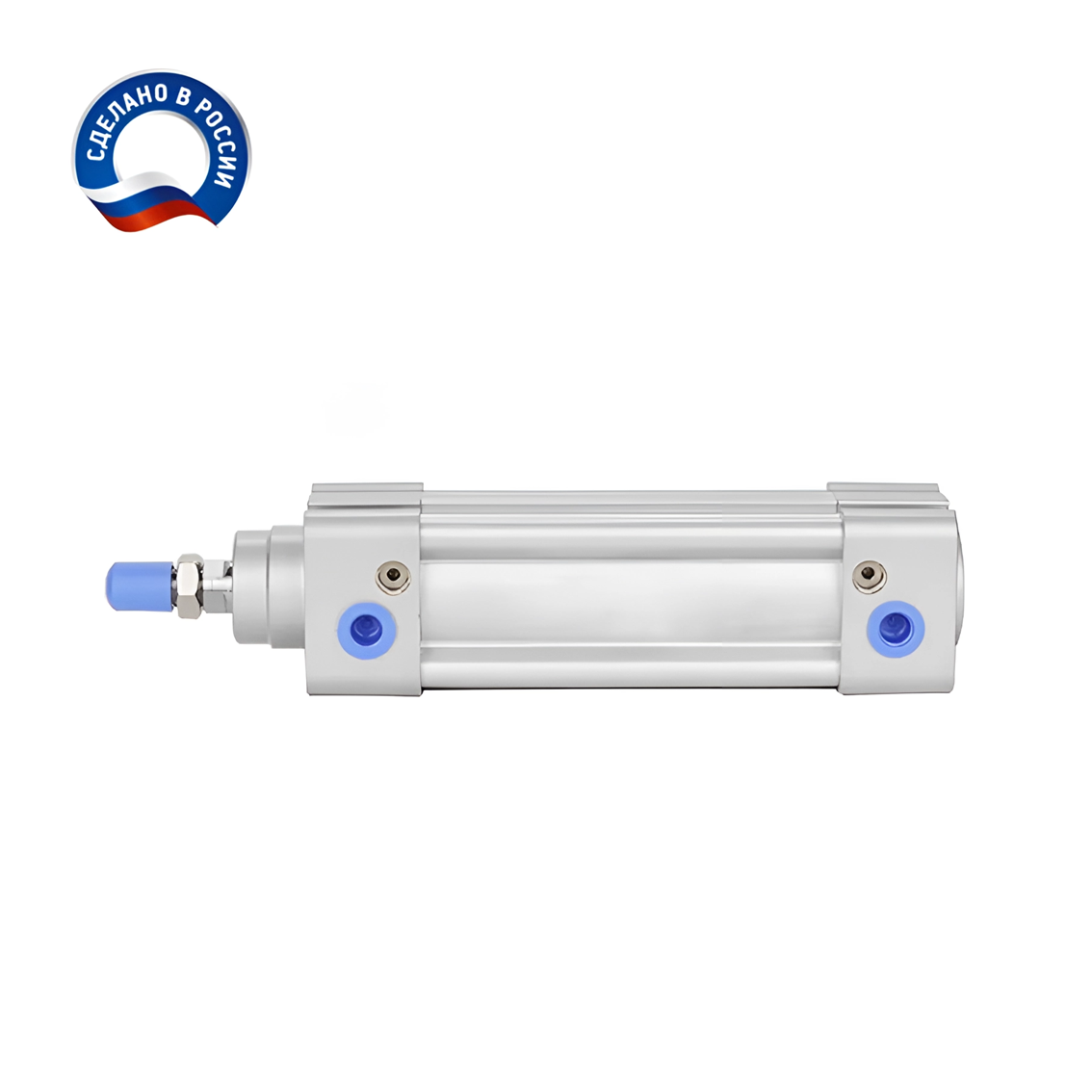

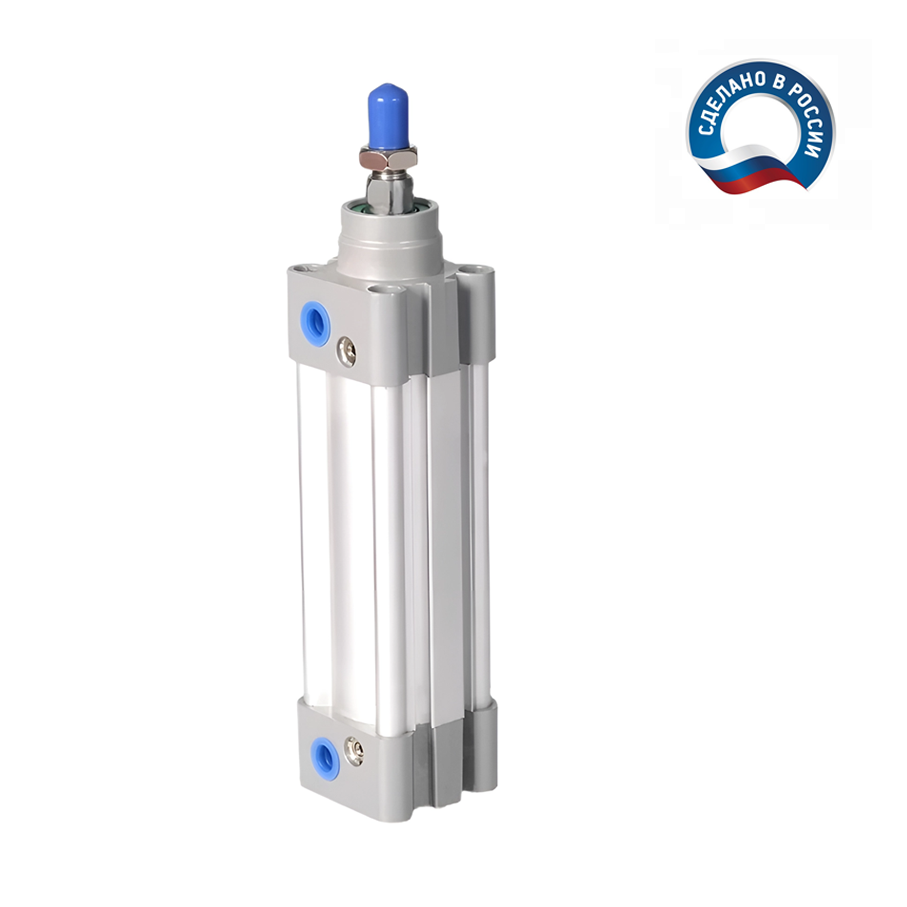

DSBC-32-25-PPV-A-N3 Пневмоцилиндр

(0)
(0)
Добавить в сравнение
Характеристики
Производитель:
HYDS
Серия:
DSBC
Стандарт:
ISO 15552 (6431) / VDMA 24562
Диаметр поршня:
32
Рабочий ход:
25
Диаметр штока:
12
Резьба штока:
M10x1,25
Пневматическое присоединение:
G1/8
Тип цилиндра:
Двухсторонне действие
Демпфирование:
Регулируемое пневматическое
Опрос положения поршня:
С помощью датчиков положения
Рабочая среда:
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание:
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура:
От -20 °C до +80 °C
Рабочее давление при 23°С:
0,6 бар ... 10 бар
Материал крышек:
Алюминий с защитным покрытием
Материал корпуса:
Анодированный алюминий
Материал штока:
Хромированная сталь поверхностной закалки
Материал уплотнений:
TPE-U, NBR
Все характеристики
Описание

hyds-logo-card.png         Собственное производство в России

Средний срок изготовления:    1 - 3 дня
Показать полностью Свернуть
По запросу
Нет в наличии
Описание
Характеристики
Описание

Описание

Пневмоцилиндр HYDS серии DSBC, артикул DSBC-32-25-PPV-A-N3 с диаметром поршня 32 мм и длинной хода 25 мм, двухстороннего действия с односторонним штоком изготовленный по стандарту ISO 15552 (6431) / VDMA 24562, используется для преобразования энергии сжатого воздуха в механическую работу. Теоретическое усилие цилиднра при 6 Бар, на толкание: 426 Н (43 КГ), на втягивание: 366 Н (37 КГ). Скорость движения штока без нагрузки: минимальная - 10 мм/сек, максимальная - 1000 мм/сек. Широкий выбор монтажных принадлежностей позволяет установить цилиндр где угодно.

Таблица усилий

Давление в системе, Бар Усилие выталкивания, КГ Усилие выталкивания, Н Усилие втягивания, КГ Усилие втягивания, Н
1 7 71 6 61
2 14 142 12 122
3 22 213 19 183
4 29 284 25 244
5 36 355 31 305
6 43 426 37 366
7 51 497 44 427
8 58 568 50 488
9 65 639 56 549
10 72 710 549 610



Размеры и присоединения

Красным выделены значения, на которые стоит обратить внимание при выборе пневмоцилиндра

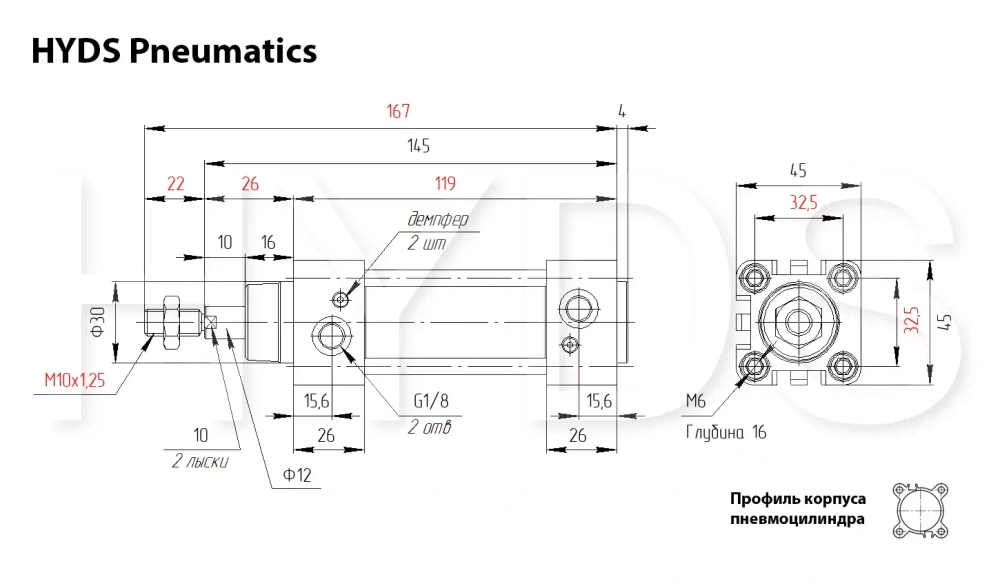

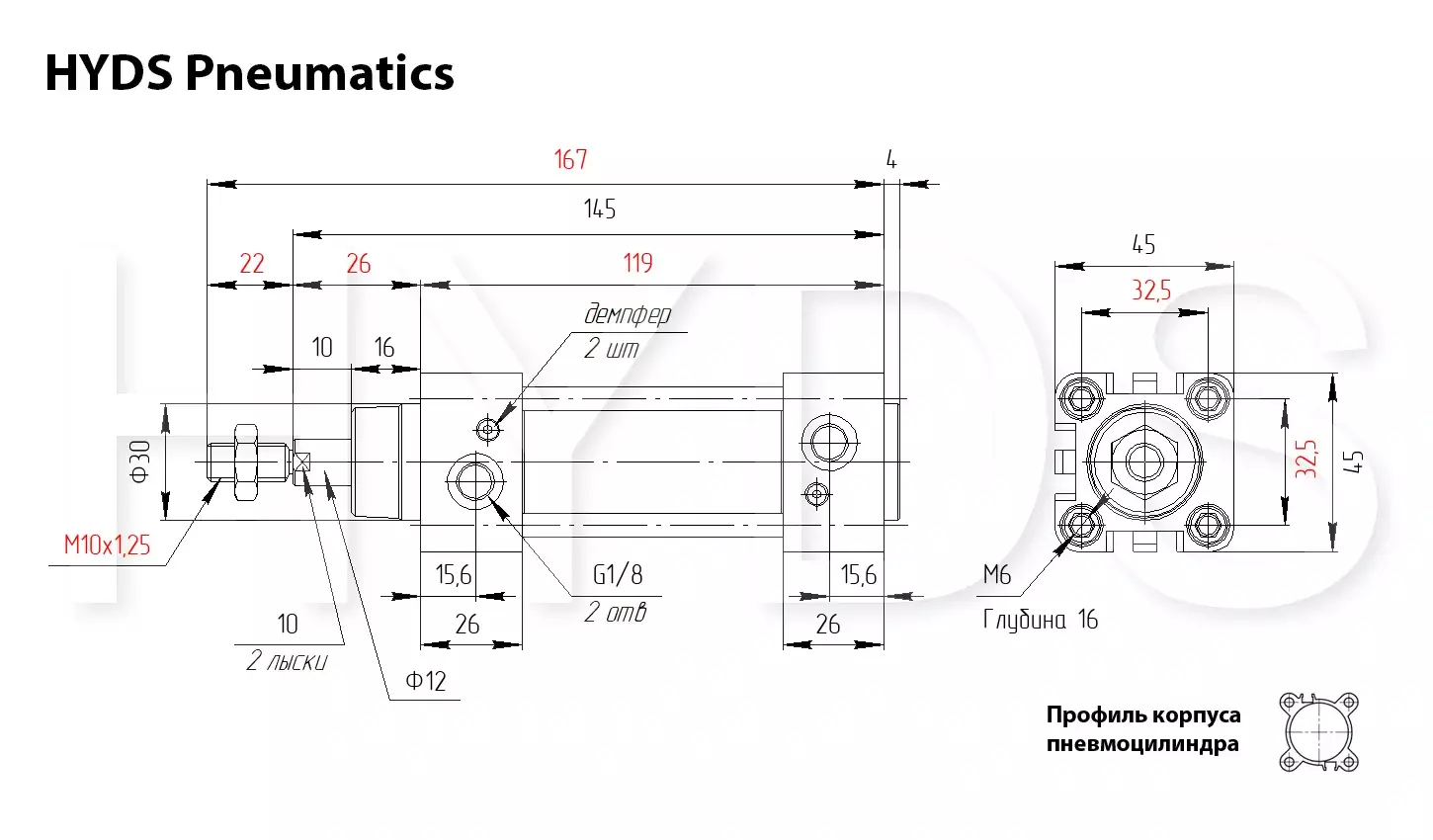

Размеры пневмоцилиндра DSBC-32-25-PPV-A-N3

Характеристики
Производитель
HYDS
Серия
DSBC
Стандарт
ISO 15552 (6431) / VDMA 24562
Диаметр поршня
32
Рабочий ход
25
Диаметр штока
12
Резьба штока
M10x1,25
Пневматическое присоединение
G1/8
Тип цилиндра
Двухсторонне действие
Демпфирование
Регулируемое пневматическое
Опрос положения поршня
С помощью датчиков положения
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:4:4]
Примечание
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая температура
От -20 °C до +80 °C
Рабочее давление при 23°С
0,6 бар ... 10 бар
Материал крышек
Алюминий с защитным покрытием
Материал корпуса
Анодированный алюминий
Материал штока
Хромированная сталь поверхностной закалки
Материал уплотнений
TPE-U, NBR
