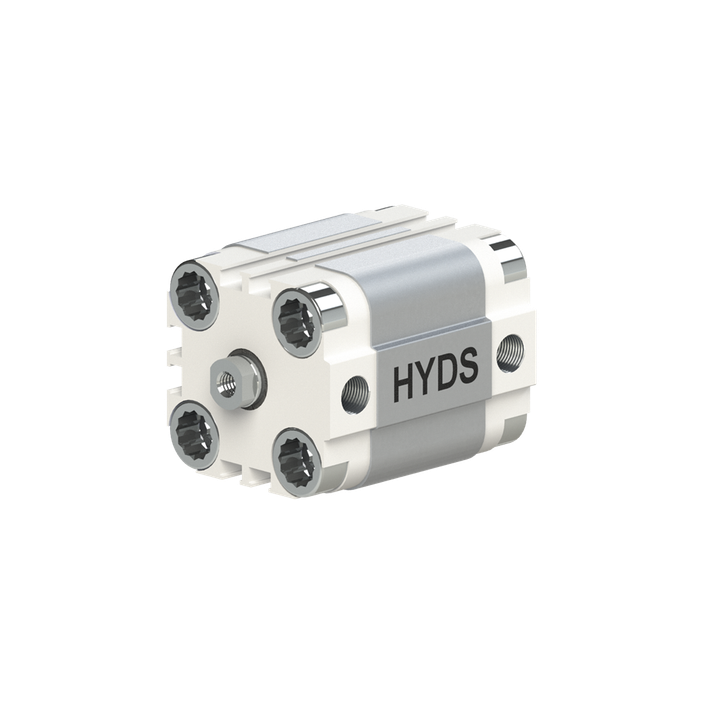

Основные характеристики стандартного исполнения
| Диаметр поршня: | 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм |
| Рабочий ход цилиндра: | от 5 до 500 мм |
| Температура окружающей среды: | -20 ... 80 °С |
| Рабочее давление: | 0,6 ... 10 бар |
| Рабочая среда: | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Демпфирование: | Нерегулируемое упругое |
| Опрос положения поршня: |
С помощью датчиков
|
Специальные модификации
|
Температурные модификации |
||
| S6 - Термостойкое исполнение | Диапазон температур: 0 … +150 °C | |
|
Модификации размеров |
||
| S2 - Двусторонний шток | Для крепления крепления нагрузки с двух сторон и создания одинакового усилия | |
| K8 - Удлиненный шток | 1 … 500 мм | |
| K2 - Удлиненная резьба на штоке | 1 … 70 мм | |
|
Особые модификации защиты |
||
| R3 - Высокая антикоррозионная защита | Цилиндр покрыт специальным защитным составом | |
Датчики опроса положения поршня
Герконовый датчик опроса положения – это датчик, использующийся для определения конечного положения поршня.
