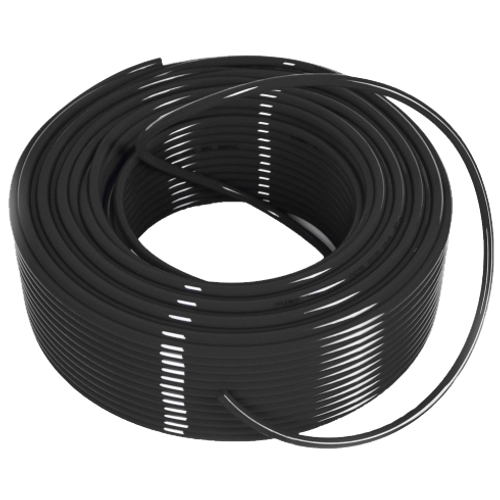

Трубка полиамидная 8/6 мм

Области применения

Транспортировка топлива
При перекачке нефтепродуктов топливные полиамидные трубки применяют для подачи топлива, масел, смазок. Материал трубок химически стоек к углеводородам, выдерживает рабочее давление и температуру, поэтому подходит для топливных систем, в том числе автомобильных, дозирующих линий и испытательных стендов.

Тормозные системы
В пневматических тормозных системах грузовых автомобилей тормозные полиамидные трубки используются как магистрали. Они рассчитаны на высокое давление и стойки к ударам, вибрациям и перепадам температуры. Наши трубки производятся по профильным стандартам DIN и ISO для автомобильной промышленности.

  Вакуум
Жесткость и высокая прочность стенок позволяют выдерживать разрежение без деформации, а гладкая внутренняя поверхность снижает потери и поддерживает стабильный поток. Поэтому полиамидные трубки очень хорошо подходят для вакуумных систем.

Промышленная автоматизация
Полиамидные трубки применяют в пневмосистемах промышленной автоматики. Например, для подачи сжатого воздуха к цилиндрам, клапанам, датчикам. Материал выдерживает высокое давление, устойчив к маслам и большинству флюидов, поэтому подходит для стационарных и модульных линий.

Станки
На станках трубки из полиамида служат для подвода воздуха к пневмоцилиндрам и для подвода охлаждающих и смазочных жидкостей к зонам обработки. Они компактны, устойчивы к вибрациям и хорошо работают в условиях нагрева и постоянных циклов включения.

Робототехника
В робототехнике такие трубки прокладывают к подвижным осям для питания пневмозахватов, форсунок, датчиков. Полиамид сочетает достаточную гибкость и износостойкость, выдерживает многократные изгибы, что важно при быстром и сложном движении манипуляторов.

Основные технические характеристики

• Гибкость - полиамидные трубки очень эластичные и при изгибе не ломаются. Поэтому их прокладывают в стеснённых условиях и на подвижных участках, где важен малый радиус изгиба.
• Легкость (малый вес) - низкая плотность полиамида делает такие трубки значительно легче металлических и многих других пластиков. Это снижает массу конструкций и упрощает монтаж и обслуживание.
• Химическая стойкость - трубки из полиамида устойчивы к действию масел, топлив, гидравлических жидкостей и ряду растворителей. Поэтому их используют в пищевой промышленности.
• Стабильность размеров - стабильная структура полиамида помогают трубкам сохранять геометрию и внутренний диаметр. Это важно для точной дозировки и постоянного расхода среды.
• Стойкость к высокой температуре - материал выдерживает длительную работу при повышенных температурах до 80-110 °C и кратковременные пики выше. При этом трубки не теряют прочности, формы, а значит и герметичности соединений.

• Стойкость к низкой температуре - полиамидные трубки сохраняют ударную вязкость и гибкость при минусовых температурах до примерно -30-50 °C. Поэтому их можно использовать на улице и в холодных цехах.

• Жесткость - несмотря на высокую гибкость полиамид одновременно обладает высокой механической прочностью и жесткостью. Трубки хорошо держат форму под давлением и устойчивы к вибрации, ударам и истиранию.

Значения давления, выраженные в % в зависимости от температуры

Коэффициент запаса прочности при рабочем давлении: 3:1

Рабочее давление при 23°С

TRN 3/2	27 бар
TRN 4/2,5	44 бар
TRN 5/3	33 бар
TRN 6/4	28 бар
TRN 8/6	20 бар
TRN 10/8	16 бар
TRN 12/8	19 бар
TRN 12/9	14 бар
TRN 12/10	12 бар
TRN 14/12	10 бар
TRN 15/12,5	14 бар
TRN 16/12	11 бар
TRN 16/14	9 бар

Минимальный радиус изгиба

	TRN 3/2	10 мм
	TRN 4/2,5	16 мм
	TRN 5/3	20 мм
	TRN 6/4	30 мм
	TRN 8/6	40 мм
	TRN 10/8	60 мм
	TRN 12/8	75 мм
	TRN 12/9	75 мм
	TRN 12/10	85 мм
	TRN 14/12	90 мм
	TRN 15/12,5	140 мм
	TRN 16/12	180 мм
	TRN 16/14	120 мм

Давление разрыва

TRN 3/2	54 бар
TRN 4/2,5	88 бар
TRN 5/3	66 бар
TRN 6/4	56 бар
TRN 8/6	40 бар
TRN 10/8	32 бар
TRN 12/8	38 бар
TRN 12/9	28 бар
TRN 12/10	24 бар
TRN 14/12	20 бар
TRN 15/12,5	28 бар
TRN 16/12	22 бар
TRN 16/14	18 бар

Коэффициент зависимости давления от температуры

Цвета трубопроводов

Прозрачный	Синий	Красный	Черный	Жёлтый
